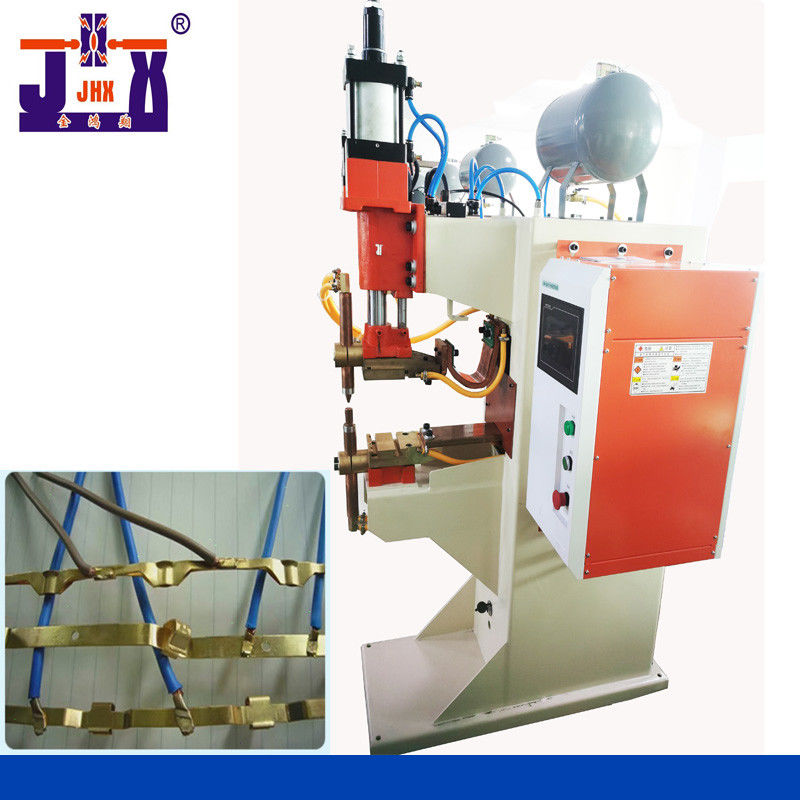

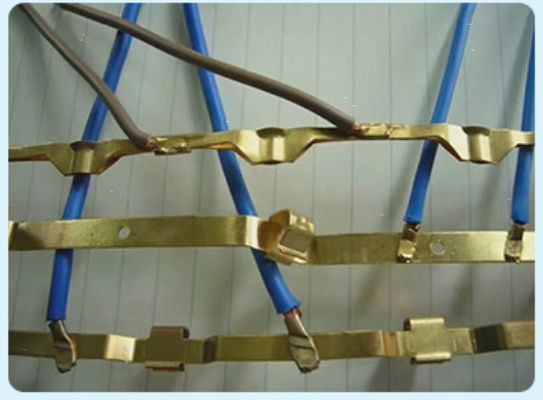

เครื่องเชื่อมสปอตความถี่ปานกลาง สำหรับงานเชื่อมสปอตทองเหลืองแผ่น
อิเล็กโทรดเชื่อมเฉพาะจุด,
หัวเชื่อมแบบจุดประกอบด้วยทองแดงผ่านน้ำ+หัวเชื่อมไฟฟ้าสามารถดำเนินการวงจรระบายความร้อนด้วยน้ำซึ่งสามารถป้องกันอิเล็กโทรดและเพิ่มเวลาในการเชื่อม
จุดเชื่อมที่ต่างกันต้องการรอยเชื่อมที่ต่างกัน
การเปรียบเทียบระหว่างตัวควบคุมการเชื่อมความต้านทาน DC ความถี่ปานกลางกับการควบคุม AC
1. เมื่อกระแสไฟ AC ผ่านพื้นที่เชื่อม กระแสไฟจะเบี่ยงเบนเนื่องจากผลกระทบที่พื้นผิวในทางตรงกันข้าม เครื่องเชื่อมความถี่ปานกลางจะจ่ายกระแสไฟ DC ออกโดยมีระลอกคลื่นขนาดเล็กมาก
พื้นที่เชื่อมมีสามารถรวมความร้อนในการเชื่อมและลดโซนที่ได้รับผลกระทบจากความร้อนรอบ ๆ จุดเชื่อมคุณลักษณะนี้มีความสำคัญอย่างยิ่งสำหรับการเชื่อมเพลตหลายชั้นและเพลตหนา
2. เครื่องเชื่อมไฟฟ้ากระแสสลับใช้โหมดสับไฟฟ้ากระแสสลับ ดังนั้นจึงมีลักษณะของกระแสไฟไม่ต่อเนื่องและยอดกระแสไฟสูง ซึ่งทำให้เครื่องเชื่อมไฟฟ้ากระแสสลับเชื่อม
เป็นเรื่องง่ายที่จะเกิดสะเก็ดจำนวนมากในระหว่างกระบวนการเชื่อม ซึ่งจะทำให้พื้นผิวของรอยเชื่อมเสียหายและทำให้ผู้ผลิตต้องทำงานจำนวนมากเครื่องเชื่อม DC ความถี่ปานกลางจะจ่ายกระแส DC อย่างต่อเนื่อง กระแสคงที่และความแม่นยำในการควบคุมสูงนอกจากนี้ ผลพวงของกระแสไฟตรงช่วยให้มั่นใจได้ว่ามีการกระเด็นเพียงเล็กน้อยหรือไม่มีเลยระหว่างการเชื่อม
3. ตัวควบคุม DC ความถี่ปานกลางส่งออกกระแส DC ที่มีระลอกคลื่นขนาดเล็กมาก โดยไม่มีเอฟเฟกต์การข้ามเป็นศูนย์ ดังนั้นจึงมีข้อได้เปรียบที่ไม่สามารถถูกแทนที่ได้ในโลหะผสมเบา เหล็กทนความร้อน ชิ้นส่วนที่มีความแม่นยำ การเชื่อมตะเข็บความเร็วสูง และโอกาสที่ต้องการคุณภาพการเชื่อมสูง .
ลักษณะการทำงาน
ตัวควบคุมการเชื่อมความต้านทานกระแสตรงความถี่ปานกลางมีข้อดีดังต่อไปนี้:
เหมาะอย่างยิ่งสำหรับการเชื่อมต่อทองแดง อลูมิเนียม นิกเกิล โมลิบดีนัม ทังสเตน แมงกานีส ทอง เงิน และโลหะมีค่าอื่น ๆ ที่ไม่ใช่เหล็กมีการใช้กันอย่างแพร่หลายในโรงงานแบตเตอรี่, โรงงานแหล่งกำเนิดแสงไฟฟ้า, รถยนต์, อุปกรณ์การแพทย์, โรงงานสื่อสารด้วยตาแมว, โรงงานมอเตอร์ขนาดเล็ก และตัวเหนี่ยวนำชิปและขดลวดของลวดเคลือบอุณหภูมิสูง / ลวดเคลือบละเอียดพิเศษ (ขั้นต่ำ 0.02 มม.) ที่มีค่าสูง ความต้องการของลูกค้า, การเชื่อมลวดโลหะ, ถ้วยนิกเกิล, การเชื่อมลวดตัด, การเชื่อม CCFL, ฟิวส์, การเชื่อมใย, ฯลฯ
1. เมื่อกระแสไฟ AC ผ่านพื้นที่เชื่อม กระแสไฟจะแยกออกจากกันเนื่องจากผลกระทบที่พื้นผิวในทางตรงกันข้าม กระแสไฟตรงที่มีเอาท์พุทกระเพื่อมเล็กน้อยจากเครื่องเชื่อมความถี่กลางจะมี "ผลกระทบแบบกลุ่ม" ที่จุดศูนย์กลางเมื่อผ่านพื้นที่เชื่อมสามารถรวมความร้อนในการเชื่อมและลดโซนที่ได้รับความร้อนรอบ ๆ รอยเชื่อมคุณลักษณะนี้มีความสำคัญอย่างยิ่งสำหรับการเชื่อมเพลตหลายชั้นและเพลตหนา
2. เอาต์พุตของเครื่องเชื่อม DC ความถี่ปานกลางเป็น DC ต่อเนื่องโดยมีกระแสคงที่และความแม่นยำในการควบคุมสูงเมื่อรวมกับเอฟเฟกต์การมัดของ DC จึงสามารถมั่นใจได้ว่าจะมีการกระเด็นเล็กน้อยหรือไม่มีเลยในกระบวนการเชื่อม
3. คอนโทรลเลอร์ DC ความถี่ปานกลางจะส่งสัญญาณกระแสไฟ DC ที่มีการกระเพื่อมที่เล็กมากและไม่มีเอฟเฟ็กต์ข้ามศูนย์ดังนั้นจึงมีข้อได้เปรียบที่ไม่สามารถถูกแทนที่ได้ในโลหะผสมเบา เหล็กทนความร้อน ชิ้นส่วนที่มีความแม่นยำ การเชื่อมตะเข็บด้วยความเร็วสูง และโอกาสที่ต้องการคุณภาพการเชื่อมสูง
ชื่ออื่น
เครื่องเชื่อมสปอต,เครื่องเชื่อมสปอตความถี่ปานกลาง,เครื่องเชื่อม,,
เครื่องเชื่อมจุดน็อตรถยนต์, เครื่องเชื่อมจุดแผ่นทองแดง, เครื่องเชื่อมจุดแผ่นสังกะสี, เครื่องเชื่อมจุดสแตนเลส
เครื่องเชื่อมสปอต, เครื่องเชื่อมสปอตแรงดันอากาศ, เครื่องเชื่อมแถว,
เครื่องเชื่อมสัมผัส, เครื่องเชื่อมก้น, เครื่องเชื่อมจุดด้วยลม,
เครื่องเชื่อมหลายจุด, เครื่องเชื่อมจุดความถี่ปานกลาง, เครื่องเชื่อม, นิวเมติก
เครื่องเชื่อม, เครื่องเชื่อมสปอตพลังสูง, เครื่องเชื่อมสปอตแม่นยำ,
เครื่องเชื่อมสปอตโลหะแผ่น, เครื่องเชื่อมสปอตลวด, เครื่องเชื่อมสปอตต้านทาน,
เครื่องเชื่อมจุดอ่อนนุช, เครื่องเชื่อมจุด AC, เครื่องเชื่อมจุดสามเฟส,
เครื่องเชื่อมจุดสแตนเลส, เครื่องเชื่อมจุดแผ่นสังกะสี, เครื่องเชื่อมจุดแบบกำหนดเอง,
เครื่องเชื่อมจุดพิเศษ, เครื่องเชื่อมจุดแบตเตอรี่, เครื่องเชื่อมจุดไต้หวัน,
เครื่องเชื่อมจุดตาข่าย, เครื่องเชื่อมจุดหลายกระบอก, เครื่องเชื่อมจุดโครงสำหรับตั้งสิ่งของ,
เครื่องเชื่อมจุดลวดตาข่าย, เครื่องเชื่อมจุด DC, เครื่องเชื่อมจุดเล็ก,
รายละเอียดสินค้า
ลักษณะการทำงาน
1.ตามผลิตภัณฑ์รอยต่าง ๆ กระบอกสูบสามารถปรับได้โดยมีเส้นผ่านศูนย์กลาง 120 มม.จังหวะสามารถปรับได้และการเชื่อมมุ่งเป้าไปที่ผลิตภัณฑ์ต่าง ๆ ซึ่งสามารถควบคุมผลการเชื่อมได้ดีขึ้น
การเปรียบเทียบเอฟเฟกต์การเชื่อมความถี่ปานกลางและความถี่กำลัง
เชื่อมน็อตด้วยเครื่องเชื่อมความถี่กลาง
2.ศูนย์ควบคุม: หม้อแปลงความถี่กลาง + กล่องควบคุมไฟฟ้าความถี่กลาง
3. หน้าที่ของตู้ไฟฟ้า
1. ความถี่กำลังขับ: 1kHz ~ 4kHz;
2. สามารถตั้งโปรแกรมข้อกำหนดการเชื่อมได้สูงสุด 32 ชุด
3. กระบวนการให้ความร้อนสามขั้นตอน: การอุ่น การเชื่อม และการแบ่งเบาบรรเทาในส่วนการเชื่อม คุณสามารถกำหนดการเพิ่มและลดส่วนและรอบเวลาได้
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง |
กำลังไฟ KVA |
แรงดันไฟฟ้าขาเข้า V |
ความถี่ที่กำหนด HZ |
กระแสไฟฟ้าลัดวงจรสูงสุด A |
กระแสเชื่อมสูงสุดที่แนะนำ A |
ความยาวแขน มม |
ระยะเคลื่อนที่ MM |
ปริมาณน้ำหล่อเย็น |
น้ำหนัก (กิโลกรัม |
| JIDW-400+90 |
90 |
380*3 |
1,000 |
20,000 |
เชื่อมจุด15000/การเชื่อมแถว10001 |
400 |
50 |
10 |
350 |
| JIDW-600+120 |
120 |
380*3 |
1,000 |
30000 |
เชื่อมจุด20000/เชื่อมแถว15000 |
400 |
50 |
10 |
400 |
| JIDW-800+180 |
180 |
380*3 |
1,000 |
40000 |
เชื่อมจุด30000/แถวเชื่อม25000 |
400 |
50 |
10 |
430 |
| JIDW-1000+220 |
220 |
380*3 |
1,000 |
50000 |
เชื่อมจุด35000/แถวเชื่อม28000 |
400 |
50 |
12 |
460 |
| JIDW-1200T+240 |
240 |
380*3 |
1,000 |
55000 |
จุดเชื่อม42000/แถวเชื่อม28000 |
400 |
50 |
12 |
500 |
| JIDW-1200T+350 |
350 |
380*3 |
1,000 |
55000 |
เชื่อมจุด45000/แถวเชื่อม35000 |
400 |
50 |
12 |
530 |
เต้าเสียบบรรจุภัณฑ์
เราให้ความสำคัญกับคุณภาพของผลิตภัณฑ์เสมอก่อนออกจากโรงงาน
มันจะแก่เต็มที่และดีบั๊ก
และเรายึดมั่นในหลักการ "ให้บริการลูกค้าด้วยคุณภาพที่ดีขึ้น
ราคาที่ดีขึ้นและบริการที่ดีขึ้น
