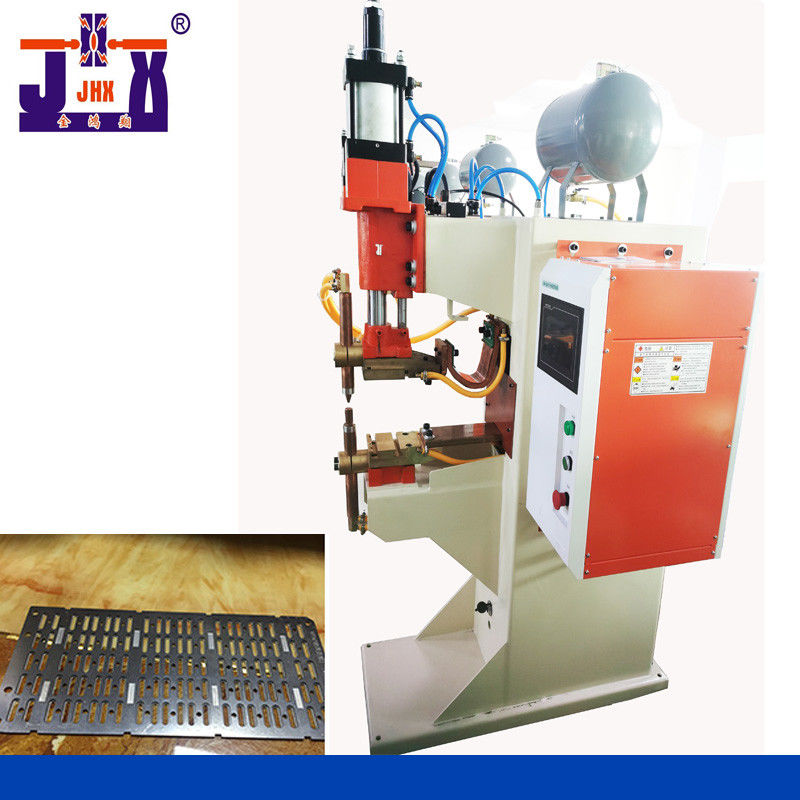

เครื่องเชื่อมสปอตอินเวอร์เตอร์ความถี่กลาง 220KVA เครื่องเชื่อมสปอตสแตนเลส

เครื่องเชื่อมสปอตอินเวอร์เตอร์ความถี่กลาง สำหรับงานเชื่อมสแตนเลส

ลักษณะการทำงาน

ตัวควบคุมการเชื่อมความต้านทานกระแสตรงความถี่ปานกลางมีข้อดีดังต่อไปนี้:
เหมาะอย่างยิ่งสำหรับการเชื่อมต่อทองแดง อลูมิเนียม นิกเกิล โมลิบดีนัม ทังสเตน แมงกานีส ทอง เงิน และโลหะมีค่าอื่น ๆ ที่ไม่ใช่เหล็กมีการใช้กันอย่างแพร่หลายในโรงงานแบตเตอรี่, โรงงานแหล่งกำเนิดแสงไฟฟ้า, รถยนต์, อุปกรณ์การแพทย์, โรงงานสื่อสารด้วยตาแมว, โรงงานมอเตอร์ขนาดเล็ก และตัวเหนี่ยวนำชิปและขดลวดของลวดเคลือบอุณหภูมิสูง / ลวดเคลือบละเอียดพิเศษ (ขั้นต่ำ 0.02 มม.) ที่มีค่าสูง ความต้องการของลูกค้า, การเชื่อมลวดโลหะ, ถ้วยนิกเกิล, การเชื่อมลวดตัด, การเชื่อม CCFL, ฟิวส์, การเชื่อมใย, ฯลฯ
1. เมื่อกระแสไฟ AC ผ่านพื้นที่เชื่อม กระแสไฟจะแยกออกจากกันเนื่องจากผลกระทบที่พื้นผิวในทางตรงกันข้าม กระแสไฟตรงที่มีเอาท์พุทกระเพื่อมเล็กน้อยจากเครื่องเชื่อมความถี่กลางจะมี "ผลกระทบแบบกลุ่ม" ที่จุดศูนย์กลางเมื่อผ่านพื้นที่เชื่อมสามารถรวมความร้อนในการเชื่อมและลดโซนที่ได้รับความร้อนรอบ ๆ รอยเชื่อมคุณลักษณะนี้มีความสำคัญอย่างยิ่งสำหรับการเชื่อมเพลตหลายชั้นและเพลตหนา
2. เอาต์พุตของเครื่องเชื่อม DC ความถี่ปานกลางเป็น DC ต่อเนื่องโดยมีกระแสคงที่และความแม่นยำในการควบคุมสูงเมื่อรวมกับเอฟเฟกต์การมัดของ DC จึงสามารถมั่นใจได้ว่าจะมีการกระเด็นเล็กน้อยหรือไม่มีเลยในกระบวนการเชื่อม
3. คอนโทรลเลอร์ DC ความถี่ปานกลางจะส่งสัญญาณกระแสไฟ DC ที่มีการกระเพื่อมที่เล็กมากและไม่มีเอฟเฟ็กต์ข้ามศูนย์ดังนั้นจึงมีข้อได้เปรียบที่ไม่สามารถถูกแทนที่ได้ในโลหะผสมเบา เหล็กทนความร้อน ชิ้นส่วนที่มีความแม่นยำ การเชื่อมตะเข็บด้วยความเร็วสูง และโอกาสที่ต้องการคุณภาพการเชื่อมสูง

อิเล็กโทรดเชื่อมเฉพาะจุด,

หัวเชื่อมแบบจุดประกอบด้วยทองแดงผ่านน้ำ+หัวเชื่อมไฟฟ้าสามารถดำเนินการวงจรระบายความร้อนด้วยน้ำซึ่งสามารถป้องกันอิเล็กโทรดและเพิ่มเวลาในการเชื่อม

จุดเชื่อมที่ต่างกันต้องการรอยเชื่อมที่ต่างกัน

การเปรียบเทียบระหว่างตัวควบคุมการเชื่อมความต้านทาน DC ความถี่ปานกลางกับการควบคุม AC

1. เมื่อกระแสไฟ AC ผ่านพื้นที่เชื่อม กระแสไฟจะเบี่ยงเบนเนื่องจากผลกระทบที่พื้นผิวในทางตรงกันข้าม เครื่องเชื่อมความถี่ปานกลางจะจ่ายกระแสไฟ DC ออกโดยมีระลอกคลื่นขนาดเล็กมาก
พื้นที่เชื่อมมีสามารถรวมความร้อนในการเชื่อมและลดโซนที่ได้รับผลกระทบจากความร้อนรอบ ๆ จุดเชื่อมคุณลักษณะนี้มีความสำคัญอย่างยิ่งสำหรับการเชื่อมเพลตหลายชั้นและเพลตหนา
2. เครื่องเชื่อมไฟฟ้ากระแสสลับใช้โหมดสับไฟฟ้ากระแสสลับ ดังนั้นจึงมีลักษณะของกระแสไฟไม่ต่อเนื่องและยอดกระแสไฟสูง ซึ่งทำให้เครื่องเชื่อมไฟฟ้ากระแสสลับเชื่อม
เป็นเรื่องง่ายที่จะเกิดสะเก็ดจำนวนมากในระหว่างกระบวนการเชื่อม ซึ่งจะทำให้พื้นผิวของรอยเชื่อมเสียหายและทำให้ผู้ผลิตต้องทำงานจำนวนมากเครื่องเชื่อม DC ความถี่ปานกลางจะจ่ายกระแส DC อย่างต่อเนื่อง กระแสคงที่และความแม่นยำในการควบคุมสูงนอกจากนี้ ผลพวงของกระแสไฟตรงช่วยให้มั่นใจได้ว่ามีการกระเด็นเพียงเล็กน้อยหรือไม่มีเลยระหว่างการเชื่อม
3. ตัวควบคุม DC ความถี่ปานกลางส่งออกกระแส DC ที่มีระลอกคลื่นขนาดเล็กมาก โดยไม่มีเอฟเฟกต์การข้ามเป็นศูนย์ ดังนั้นจึงมีข้อได้เปรียบที่ไม่สามารถถูกแทนที่ได้ในโลหะผสมเบา เหล็กทนความร้อน ชิ้นส่วนที่มีความแม่นยำ การเชื่อมตะเข็บความเร็วสูง และโอกาสที่ต้องการคุณภาพการเชื่อมสูง .

ชื่ออื่น

เครื่องเชื่อมสปอต,เครื่องเชื่อมสปอตความถี่ปานกลาง,เครื่องเชื่อม,,

เครื่องเชื่อมจุดน็อตรถยนต์, เครื่องเชื่อมจุดแผ่นทองแดง, เครื่องเชื่อมจุดแผ่นสังกะสี, เครื่องเชื่อมจุดสแตนเลส

รายละเอียดสินค้า

การเปรียบเทียบเอฟเฟกต์การเชื่อมความถี่ปานกลางและความถี่กำลัง





เชื่อมน็อตด้วยเครื่องเชื่อมความถี่กลาง

2.ศูนย์ควบคุม: หม้อแปลงความถี่กลาง + กล่องควบคุมไฟฟ้าความถี่กลาง



3. หน้าที่ของตู้ไฟฟ้า



1. ความถี่กำลังขับ: 1kHz ~ 4kHz;
2. สามารถตั้งโปรแกรมข้อกำหนดการเชื่อมได้สูงสุด 32 ชุด
3. กระบวนการให้ความร้อนสามขั้นตอน: การอุ่น การเชื่อม และการแบ่งเบาบรรเทาในส่วนการเชื่อม คุณสามารถกำหนดการเพิ่มและลดส่วนและรอบเวลาได้

4. พอร์ต I / O เอาต์พุตที่ตั้งโปรแกรมได้: เอาต์พุต 3 ส่วนที่ตั้งโปรแกรมได้เพื่อปรับให้เข้ากับ PLC, หุ่นยนต์และอื่น ๆ ได้ดียิ่งขึ้น
5. ระบบการนับ เช่น การนับรอยประสาน จำนวนชิ้นงาน จำนวนการบรรจุ และการนับการเจียรด้วยอิเล็กโทรด สะดวกสำหรับการจัดการผลผลิต
6. ฟังก์ชั่นการสื่อสารและการควบคุมรหัส BCD: สามารถเชื่อมต่อภายนอกกับคอมพิวเตอร์อุตสาหกรรม, PLC และอุปกรณ์อื่น ๆ เพื่อรับรู้การควบคุมระยะไกลและการจัดการอัตโนมัติ

7. ขดลวดทุติยภูมิป้อนกระแสเชื่อมทุติยภูมิตามเวลาจริงและเข้าร่วมในวงปิดเพื่อให้สามารถควบคุมกระแสเชื่อมได้แม่นยำยิ่งขึ้น
8. คัดลอกฟังก์ชั่นของข้อกำหนดการเชื่อมและพารามิเตอร์กระบวนการเพื่อตั้งค่าพารามิเตอร์ข้อมูลจำเพาะอย่างสะดวกและรวดเร็ว
9. ฟังก์ชั่นการบันทึกกระแสเชื่อมจะบันทึกการเชื่อม, กระแสของ 20 ครั้งล่าสุดเพื่อให้อ้างอิงได้ง่าย;

10. ฟังก์ชั่นบันทึกการเตือนเพื่ออำนวยความสะดวกในการตรวจสอบข้อมูลการเตือนในอดีต
11. ความแม่นยำในการควบคุมปัจจุบัน: 5 ‰





ลักษณะของหม้อแปลงระบายความร้อนด้วยน้ำความถี่ปานกลาง



ลักษณะของหม้อแปลงความถี่กลาง:
1. หม้อแปลงความถี่ระดับกลางประกอบด้วยโมดูลวงจรเรียงกระแส แกนเหล็ก ระบบหมุนเวียนที่คดเคี้ยวและระบายความร้อนด้วยน้ำ
2. แรงดันเอาต์พุตทุติยภูมิต่ำและกระแสสูงของหม้อแปลง
3. อัตราการโหลดต่อเนื่องของหม้อแปลงต่ำและงานไม่ต่อเนื่อง
