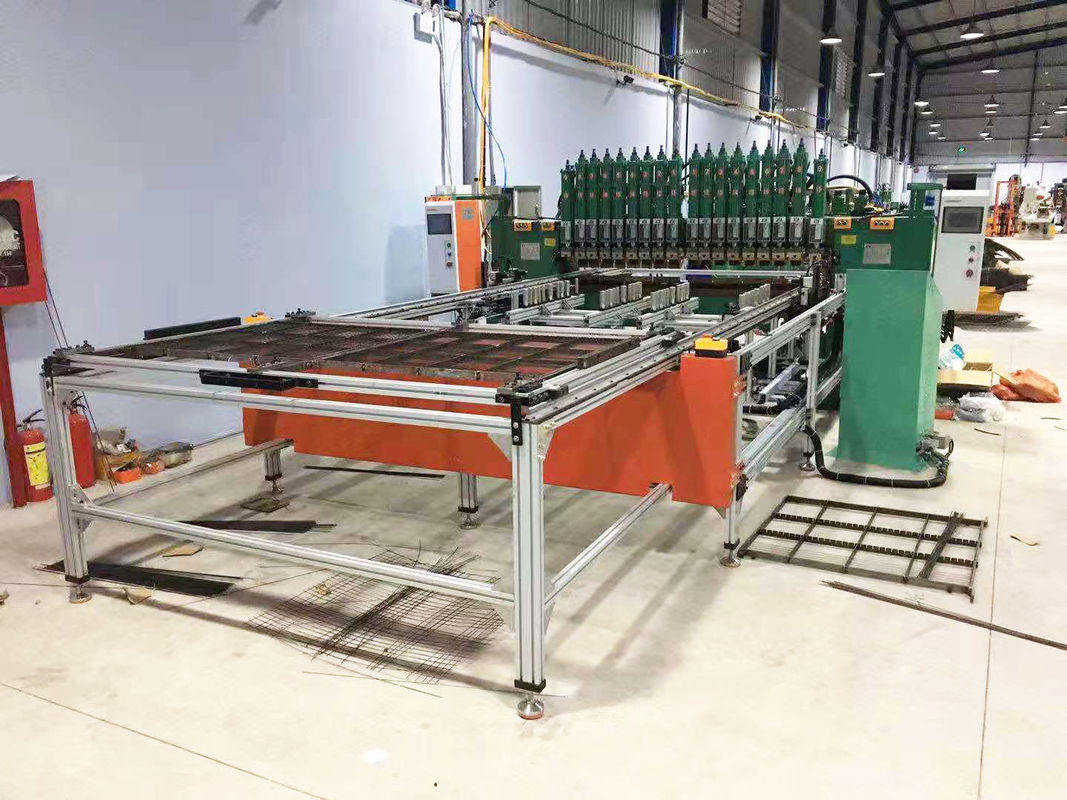

เครื่องเชื่อมสปอตอุตสาหกรรมแบบปรับความถี่ได้ Gantry Type Row Welding Machine 150KVA

เครื่องเชื่อมแถวชนิดโครงสำหรับตั้งสิ่งของความถี่ตัวแปร

บทนำสู่เครื่องนี้

       เครื่องนี้เป็นเครื่องเชื่อมแถวชนิดโครงสำหรับตั้งสิ่งของแปลงความถี่ หม้อแปลงเป็นชนิด AC และกล่องควบคุมไฟฟ้าเป็นชนิดแปลงความถี่สามารถมั่นใจได้ทั้งความแข็งแรงในการเชื่อมและกระแสเชื่อมที่เสถียรนอกจากนี้ยังมีผลกระทบต่อโครงข่ายไฟฟ้าเพียงเล็กน้อยและช่วยประหยัดไฟฟ้า ซึ่งเหมาะมากกับสถานการณ์ที่มีโรงงานและเครื่องจักรจำนวนมากที่มีโครงข่ายไฟฟ้าไม่เพียงพอเป็นการผสมผสานระหว่างเครื่องเชื่อมไฟฟ้ากระแสสลับและเครื่องเชื่อมความถี่กลาง

โฮสต์เครื่องเชื่อมโครงสำหรับตั้งสิ่งของ

1. แรงดันไฟฟ้าอินพุตคือ 380V กำลังไฟ 150KVA * 2 มีกระบอกสูบสามชั้น 18 ตัว ความกว้างภายในของเครื่องคือ 2300MM และความกว้างในการเชื่อมที่มีประสิทธิภาพคือ 2000MMแม่พิมพ์เชื่อมแถวเชื่อมมีอิเล็กโทรดทองแดงโครเมี่ยมยาว 100 มม.
2. หม้อแปลงหลักทำจากขดลวดทองแดงสีแดงเต็ม, เหล็กซิลิกอนเกรดสูง, หม้อแปลงทรงพลัง, กระแสไฟแรง, และค่าสูงสุดสั้น-กระแสไฟในวงจรอยู่ที่ 32000A และมีระบบระบายความร้อนด้วยน้ำ, อุปกรณ์ควบคุมอุณหภูมิ, การป้องกันที่ครอบคลุมของเครื่องสามารถทำงานได้เป็นเวลานานด้วยกระแสไฟสูงโอเวอร์โหลดจะปิดโดยอัตโนมัติ

3. กล่องควบคุมเป็นกล่องควบคุมการแปลงความถี่สองกล่องความถี่ควบคุมของตัวควบคุมการแปลงความถี่คือ 5KHZ มีความแม่นยำในการควบคุมสูงและกระแสไฟฟ้าที่เสถียร เพื่อให้มั่นใจว่ากระบวนการเชื่อมลดการกระเด็นและผลการเชื่อมดีขึ้น

4. กระบอกสูบเป็นกระบอกสูบแบบปรับได้สามชั้นซึ่งรวดเร็ว ทรงพลัง และปรับแต่งได้ง่ายโซลินอยด์วาล์ว Yadeke ของไต้หวัน มั่นคงและทนทาน

ดายแลกเปลี่ยนบนและล่าง 2 ชุดสำหรับชั้นวางอาหารอัตโนมัติของเครื่องเชื่อมโครงสำหรับตั้งสิ่งของ

1. ดายเชื่อมแบบตาข่ายสองชุดและดายสองชุดถูกเปลี่ยนขึ้นและลงสำหรับการเชื่อมประหยัดเวลาและพื้นที่แม่พิมพ์กดใช้สำหรับติดตั้งแม่พิมพ์เชื่อม ไม่ใช่แม่พิมพ์จับยึดที่สามารถเชื่อมได้โดยตรง

2. พื้นที่ติดตั้งแม่พิมพ์กว้างสูงสุด 2 ม. * ยาว 1.5 ม.

3. มีเซอร์โวมอเตอร์ 2 ชุดและ PLC + ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร 1 ชุดการออกแบบเป็นมิตรกับผู้ใช้และปรับเปลี่ยนได้ง่าย

4. ระหว่างการทำงาน เครื่องจะส่งแม่พิมพ์สำหรับการเชื่อมโดยอัตโนมัติ ส่งกลับโดยอัตโนมัติ และนำแม่พิมพ์ออกโดยอัตโนมัติ

5. ส่วนรองรับโปรไฟล์อลูมิเนียมที่กว้างขึ้นและหนาขึ้นนั้นมีความเสถียรและมั่นคงและปรับได้ง่าย

ภาพรวม:

อุปกรณ์นี้ให้ความสำคัญกับการเชื่อมแบบหลายจุด ประหยัดเวลา แรงงาน และประสิทธิภาพสูงปรับแต่งโดยทั่วไปตามเงื่อนไขของผลิตภัณฑ์และความต้องการของลูกค้า

โดยหม้อแปลง:

มันสามารถทำเป็นประเภทหม้อแปลงคู่, ประเภทหม้อแปลงเดี่ยว, ประเภทความถี่ปานกลางและประเภทการแปลงความถี่

ชื่ออื่น

ตามจำนวนกระบอกสูบที่เพิ่มขึ้นเป็นสองเท่า:

สามารถทำเป็น 4-20 กระบอก

ตามขนาดของสินค้า:ทำได้กว้าง1ม.ยาว1.35ม.หรือ กว้าง 1.5 ม. ยาว 1.35 ม. หรือ 2 ม. * 1.35 ม. หลายชนิดหากเป็นเต้าเสียบของตู้โหลด ควรทำให้มีความกว้างไม่เกิน 1.5 ม. * ยาว 1.35 ม.

ตามโหมดการให้อาหาร:

มันสามารถดันแบบแมนนวล ป้อนดายด้านหน้าและด้านหลังโดยอัตโนมัติ และสลับการป้อนดายขึ้นและลงโดยอัตโนมัติ

ชื่ออื่น

ช่างเชื่อมสปอตโครงสำหรับตั้งสิ่งของ, ช่างเชื่อมแถวโครงสำหรับตั้งสิ่งของ, ช่างเชื่อมสปอตหลายหัว,

เครื่องเชื่อมหลายจุด, เครื่องเชื่อมแถวตาข่าย, เครื่องเชื่อมหลายจุด,

เครื่องเชื่อมจุดชั้นเก็บสินค้า

เครื่องเชื่อมสปอต, เครื่องเชื่อมสปอตแรงดันอากาศ, เครื่องเชื่อมแถว,

เครื่องเชื่อมสัมผัส, เครื่องเชื่อมก้น, เครื่องเชื่อมจุดด้วยลม,

เครื่องเชื่อมหลายจุด, เครื่องเชื่อมจุดความถี่ปานกลาง, เครื่องเชื่อม, นิวเมติก

เครื่องเชื่อม, เครื่องเชื่อมสปอตพลังสูง, เครื่องเชื่อมสปอตแม่นยำ,

เครื่องเชื่อมสปอตโลหะแผ่น, เครื่องเชื่อมสปอตลวด, เครื่องเชื่อมสปอตต้านทาน,

เครื่องเชื่อมจุดอ่อนนุช, เครื่องเชื่อมจุด AC, เครื่องเชื่อมจุดสามเฟส,

เครื่องเชื่อมจุดสแตนเลส, เครื่องเชื่อมจุดแผ่นสังกะสี, เครื่องเชื่อมจุดแบบกำหนดเอง,

เครื่องเชื่อมจุดพิเศษ, เครื่องเชื่อมจุดแบตเตอรี่, เครื่องเชื่อมจุดไต้หวัน,

เครื่องเชื่อมจุดตาข่าย, เครื่องเชื่อมจุดหลายกระบอก, เครื่องเชื่อมจุดโครงสำหรับตั้งสิ่งของ,

เครื่องเชื่อมจุดลวดตาข่าย, เครื่องเชื่อมจุด DC, เครื่องเชื่อมจุดเล็ก,

รายละเอียดสินค้า

2. อุปกรณ์ควบคุมอุณหภูมิน้ำหล่อเย็นทองแดงสีแดงทั้งหมดของหม้อแปลงมีข้อดีของอายุการใช้งานที่ยาวนาน เสียงรบกวนต่ำ ความปลอดภัย และการใช้งานที่สะดวก



A. คุณสมบัติของหม้อแปลงไต้หวัน: ความจุเพียงพอ แรงเชื่อมที่มากขึ้น และการนำไฟฟ้าที่แข็งแกร่งขึ้น

B. การระบายความร้อนด้วยการไหลเวียนของน้ำซึ่งสามารถใช้ได้ภายในช่วงที่กำหนดเพื่อให้มั่นใจได้ถึงการทำงานตลอด 24 ชั่วโมง

C. นอกจากนี้ อุปกรณ์ควบคุมอุณหภูมิยังสามารถทำงานเกินกำลังและตัดไฟอัตโนมัติเพื่อป้องกันผลกระทบทั้งเครื่อง

3. มีการใช้โหมดบังคับระบายความร้อนแบบประหยัดน้ำ และวงจรหลักใช้สวิตช์แบบไร้สัมผัส SCR กำลังสูง โดยมีค่าการนำไฟฟ้าสูงและการสูญเสียพลังงานต่ำ การป้องกันอัตโนมัติที่อุณหภูมิสูง



4.วาล์วน้ำไหลโปร่งใสถูกปรับแต่งในไต้หวันมีเกือบ 100 การทำงานของกระบอกสูบ + โซลินอยด์วาล์วของช่างเชื่อมโครงสำหรับตั้งสิ่งของ และการไหลเวียนของน้ำหลายสิบด้วยแกดเจ็ตนี้ ไม่ว่าเส้นทางไหนมีปัญหา ก็หาง่าย ปลอดภัยหายห่วง





หลักการเชื่อมจุด



พารามิเตอร์ทางเทคนิค:

机型 นางแบบ	额定容量 กำลังไฟ KVA	输入电压 แรงดันไฟฟ้าเข้า V	额定频率 ความถี่ที่กำหนด HZ	最大短路电流กระแสลัดวงจรสูงสุด A
JD-60	60	380	50/60	22000
เจดี-80	80	380	50/60	28000
เจดี-100	100	380	50/60	30000
เจดี-120	120	380	50/60	32000
เจดี-150	150	380	50/60	34000
เจดีเอ็กซ์-35	35	380	50/60	15000
เจดีเอ็กซ์-50	50	380	50/60	20,000
