เครื่องเชื่อมหลายจุด แหล่งจ่ายไฟความถี่กลาง แหล่งจ่ายไฟความถี่ตัวแปร

เครื่องเชื่อมหลายจุด
แหล่งจ่ายไฟความถี่กลาง
แหล่งจ่ายไฟความถี่ตัวแปร

รู้เบื้องต้นเกี่ยวกับความถี่ตัวแปรนี้

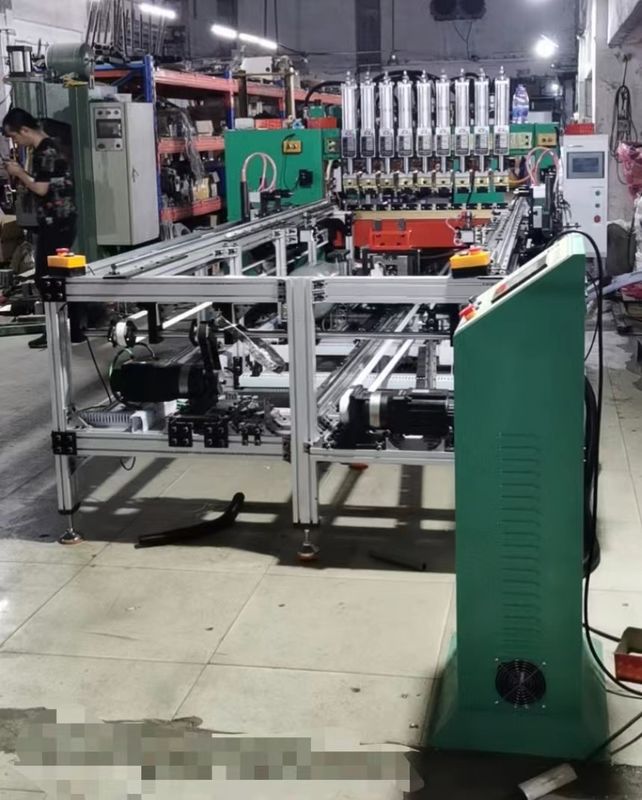

โฮสต์เครื่องเชื่อมโครงสำหรับตั้งสิ่งของ

1.150KVA*1 หม้อแปลงทองแดงระบายความร้อนด้วยน้ำของไต้หวัน, 9 กระบอกสูบสองชั้น, ความกว้างของเครื่อง 1200MM, ความกว้างการเชื่อมที่มีประสิทธิภาพ 1,000MM.มีอิเล็กโทรดทองแดงเบริลเลียมยาว 100 มม. เก้าตัว ซึ่งสามารถปรับเปลี่ยนได้ตามความต้องการที่แท้จริงชุดของระบบแปลงความถี่

2. หม้อแปลงหลักเป็นแบบควบคุมอุณหภูมิระบายความร้อนด้วยน้ำของไต้หวัน, ขดลวดทองแดงสีแดงทั้งหมด, เหล็กซิลิกอนเกรดสูงยี่ห้อใหม่, หม้อแปลงทรงพลัง, กระแสแรง, กระแสลัดวงจรสูงสุด 32000A และมีอุปกรณ์ควบคุมการไหลเวียนของน้ำและอุณหภูมิซึ่งสามารถ ปกป้องเครื่องอย่างเต็มที่จากการทำงานเป็นเวลานานด้วยกระแสไฟสูงมีฟังก์ชั่นป้องกันการปิดเครื่องอัตโนมัติสำหรับการทำงานเกินพิกัด3. ตัวควบคุมความถี่ตัวแปรพร้อมกระแสอ่อนและเอฟเฟกต์การเชื่อมที่ดีมีผลบัฟเฟอร์ที่ดีในกริดพลังงานโซลินอยด์วาล์ว Yadeke ของไต้หวันตอบสนองรวดเร็วและทนทาน

4. กระบอกสูบเป็นกระบอกสูบปรับได้ 2 ชั้นซึ่งเหมาะสำหรับแรงดันของลวดขนาดเล็กรวดเร็ว ทรงพลัง ปรับง่าย และสะดวกต่อการปรับระยะและแรงลม

5. โครงเมนเฟรมเป็นโครงสร้างเสริมแผ่นโลหะหนา แข็งแรง ทนทาน
อุปกรณ์ให้อาหารอัตโนมัติ:

1. ดายเชื่อมแบบตาข่ายสองชุดและดายสองชุดถูกเปลี่ยนขึ้นและลงสำหรับการเชื่อมประหยัดเวลาและพื้นที่แม่พิมพ์กดใช้สำหรับติดตั้งแม่พิมพ์เชื่อม ไม่ใช่แม่พิมพ์จับยึดที่สามารถเชื่อมได้โดยตรง

2. พื้นที่ติดตั้งแม่พิมพ์สูงสุดคือตาข่าย 1 ม. * 1.2 ม.

3. มีเซอร์โวมอเตอร์ 2 ชุดและ PLC + ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร 1 ชุดการออกแบบเป็นมิตรกับผู้ใช้และปรับเปลี่ยนได้ง่ายอินเทอร์เฟซการแสดงผลเป็นภาษาอังกฤษ

4. เมื่อทำงาน ไซโคลิดแบบแมนนวล เครื่องจะส่งแม่พิมพ์สำหรับการเชื่อมโดยอัตโนมัติ ส่งกลับโดยอัตโนมัติ นำแม่พิมพ์ออกโดยอัตโนมัติ และนำวัสดุออก

5. ขยายและทำให้ส่วนรองรับโปรไฟล์อลูมิเนียมหนาขึ้นเพื่อให้มั่นใจถึงความมั่นคงในระยะยาว

ภาพรวม:

อุปกรณ์นี้ให้ความสำคัญกับการเชื่อมแบบหลายจุด ประหยัดเวลา แรงงาน และประสิทธิภาพสูงปรับแต่งโดยทั่วไปตามเงื่อนไขของผลิตภัณฑ์และความต้องการของลูกค้า

โดยหม้อแปลง:

มันสามารถทำเป็นประเภทหม้อแปลงคู่, ประเภทหม้อแปลงเดี่ยว, ประเภทความถี่ปานกลางและประเภทการแปลงความถี่

ชื่ออื่น

ตามจำนวนกระบอกสูบที่เพิ่มขึ้นเป็นสองเท่า:

สามารถทำเป็น 4-20 กระบอก

ตามขนาดของสินค้า:ทำได้กว้าง1ม.ยาว1.35ม.หรือ กว้าง 1.5 ม. ยาว 1.35 ม. หรือ 2 ม. * 1.35 ม. หลายชนิดหากเป็นเต้าเสียบของตู้โหลด ควรทำให้มีความกว้างไม่เกิน 1.5 ม. * ยาว 1.35 ม.

ตามโหมดการให้อาหาร:

มันสามารถดันแบบแมนนวล ป้อนดายด้านหน้าและด้านหลังโดยอัตโนมัติ และสลับการป้อนดายขึ้นและลงโดยอัตโนมัติ

ชื่ออื่น

ช่างเชื่อมสปอตโครงสำหรับตั้งสิ่งของ, ช่างเชื่อมแถวโครงสำหรับตั้งสิ่งของ, ช่างเชื่อมสปอตหลายหัว,

เครื่องเชื่อมหลายจุด, เครื่องเชื่อมแถวตาข่าย, เครื่องเชื่อมหลายจุด,

เครื่องเชื่อมจุดชั้นเก็บสินค้า

เมื่อเทียบกับตัวควบคุม AC ความถี่ไฟฟ้าทั่วไป ตัวควบคุมอินเวอร์เตอร์มีข้อดีดังต่อไปนี้

1. ความถี่ควบคุมของตัวควบคุม AC ความถี่ตัวแปรคือ 5KHZ โดยมีความแม่นยำในการควบคุมสูงและกระแสไฟฟ้าที่เสถียรเพื่อลดการกระเด็นระหว่างการเชื่อม
2. เนื่องจากเครื่องเชื่อมความถี่ไฟฟ้ากระแสสลับใช้หม้อแปลงความถี่ไฟฟ้า จึงเป็นเรื่องง่ายและสะดวกมากในการเปลี่ยนเครื่องเชื่อมความถี่ไฟฟ้าจำเป็นต้องเปลี่ยนตัวควบคุม AC ความถี่พลังงานดั้งเดิมด้วยตัวควบคุม AC ความถี่แบบแปรผันเท่านั้น
3. อลูมิเนียม, แผ่นสังกะสี, เหล็กแรงดึงสูง, สแตนเลส, โลหะผสมแมกนีเซียม, เหล็กกล้าคาร์บอนและไททาเนียมสามารถเชื่อมได้โดยมีผลการเชื่อมที่ดี
4. อินพุตไฟ AC 380V สามเฟสช่วยแก้ปัญหาอินพุตกริดไฟฟ้าสามเฟสที่ไม่สมดุลพร้อมตัวประกอบกำลังสูง
5. เนื่องจากหม้อแปลงความถี่กลางที่ใช้สำหรับตัวควบคุม DC ความถี่กลางมีไดโอดเรียงกระแสและมีแรงดันท่อ 0.7V ตกบนไดโอดซึ่งจะทำให้สูญเสียพลังงานยิ่งกระแสไฟฟ้ามากเท่าไร การสูญเสียพลังงานของไดโอดก็จะยิ่งมากขึ้นเท่านั้นดังนั้นตัวควบคุม AC แบบปรับความถี่ได้จึงมีข้อดีมากกว่าในการใช้งานที่ใช้พลังงานสูง

ลักษณะการทำงานหลักของตัวควบคุมการแปลงความถี่

1. ความถี่ของแหล่งจ่ายไฟเอาท์พุทความถี่ตัวแปร: ตั้งโปรแกรมได้ 25HZ-400HZ;
2. สามารถตั้งโปรแกรมข้อกำหนดการเชื่อมได้สูงสุด 64 ชุด
3. กระบวนการให้ความร้อนสามขั้นตอน: การอุ่น การเชื่อม และการแบ่งเบาบรรเทาในส่วนการเชื่อม คุณสามารถกำหนดส่วนที่เพิ่มขึ้นและลดลงและจำนวนรอบได้
4. พอร์ต I/O เอาต์พุตที่ตั้งโปรแกรมได้: เอาต์พุต 3 ส่วนที่ตั้งโปรแกรมได้, จับคู่กับ PLC, หุ่นยนต์ ฯลฯ ได้ดียิ่งขึ้น
5. ระบบการนับ เช่น การนับรอยประสาน หมายเลขชิ้นงาน หมายเลขการบรรจุ และการนับการเจียรด้วยอิเล็กโทรด ช่วยอำนวยความสะดวกในการจัดการการผลิต
6. ฟังก์ชั่นการสื่อสารและการควบคุมรหัส BCD: สามารถเชื่อมต่อภายนอกกับคอมพิวเตอร์ส่วนบุคคลในอุตสาหกรรม, PLC และอุปกรณ์อื่น ๆ เพื่อให้ได้การควบคุมระยะไกลและการจัดการอัตโนมัติ
7. ขดลวดทุติยภูมิป้อนกระแสเชื่อมทุติยภูมิตามเวลาจริงและเข้าร่วมในวงจรปิดเพื่อให้ได้การควบคุมกระแสเชื่อมที่แม่นยำยิ่งขึ้น
8. สามารถคัดลอกพารามิเตอร์กระบวนการข้อมูลจำเพาะการเชื่อมเพื่ออำนวยความสะดวกและตั้งค่าพารามิเตอร์ข้อมูลจำเพาะได้อย่างรวดเร็ว
9. ฟังก์ชั่นการบันทึกกระแสเชื่อมจะบันทึกกระแสเชื่อมของ 20 ครั้งล่าสุดเพื่อให้อ้างอิงได้ง่าย
10. ฟังก์ชั่นบันทึกการเตือนสะดวกสำหรับการดูข้อมูลการเตือนในอดีต
11. ความแม่นยำในการควบคุมปัจจุบัน: 5 ‰

พารามิเตอร์ทางเทคนิค:



机型 นางแบบ	额定容量 กำลังไฟ KVA	输入电压 แรงดันไฟฟ้าเข้า V	额定频率 ความถี่ที่กำหนด HZ	最大短路电流กระแสลัดวงจรสูงสุด A
JD-60	60	380	50/60	22000
เจดี-80	80	380	50/60	28000
เจดี-100	100	380	50/60	30000
เจดี-120	120	380	50/60	32000
เจดี-150	150	380	50/60	34000
เจดีเอ็กซ์-35	35	380	50/60	15000
เจดีเอ็กซ์-50	50	380	50/60	20,000
