เครื่องเชื่อม CO2 อัตโนมัติแบบพิเศษ การปรับแต่งการควบคุม PLC ที่ป้องกันแก๊ส

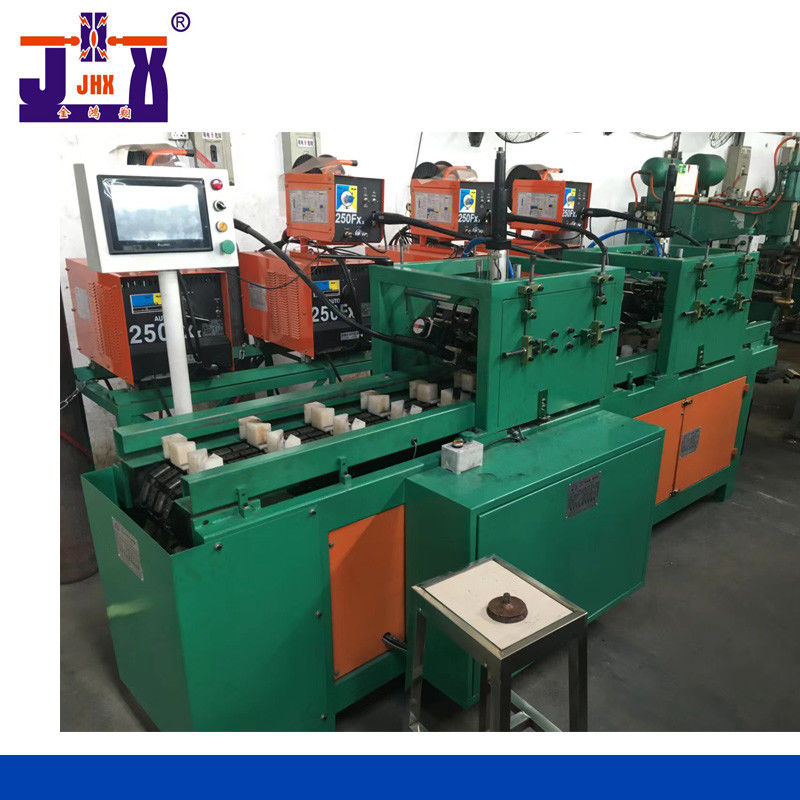

เครื่องนี้เป็นการรวมกันของเครื่องเชื่อม CO2 สี่เครื่องพร้อมการให้อาหารอัตโนมัติและอุปกรณ์เชื่อมจุดอัตโนมัติ

ด้วยการเขียนโปรแกรม PLC การออกแบบหน้าจอแสดงผล สะดวก ใช้งานได้จริง รวดเร็ว มีประสิทธิภาพและกำลังคนน้อยลงมีเพียงคนงานเท่านั้นที่ต้องวางวัสดุ และเครื่องจักรอื่น ๆ สามารถทำการเชื่อม CO2 ได้โดยอัตโนมัติ ซึ่งสะดวกสำหรับโรงงานในการรับสมัครคนงานและนำไปผลิต

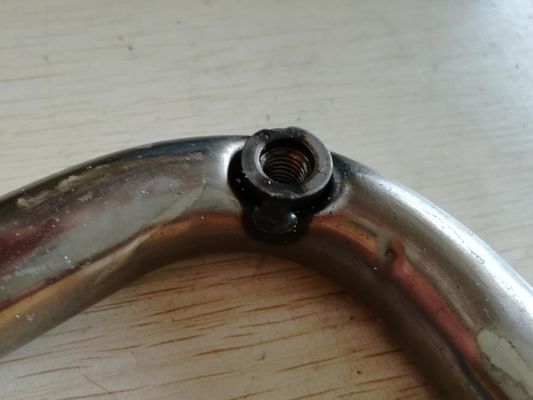

การรวมกัน 2+2, ปืนเชื่อมสองตัวเชื่อมปลายทั้งสองของน็อตหนึ่งตัว, ปืนเชื่อมสี่ตัวเชื่อมปลายทั้งสองของน็อตสองตัว, การลำเลียงวัสดุอัตโนมัติ, การเชื่อมอัตโนมัติ, การปั๊มอัตโนมัติ ซึ่งสะดวก รวดเร็ว ประหยัดเวลาและแรงงาน- ประหยัด.



A: ตรวจสอบสายไฟของเครื่องว่าชำรุดหรือไม่ ท่อลมรั่ว
B: ตรวจสอบว่าสายดินของเครื่องเชื่อม CO2 สัมผัสกันดีหรือไม่ตรวจสอบปืนเชื่อมและทำความสะอาดหัวเชื่อมเพื่อให้แน่ใจว่าการป้อนลวดของปืนเชื่อมเป็นปกติระหว่างการทำงาน
C: เปิดแหล่งจ่ายไฟ CO2 ควบคุมแหล่งจ่ายไฟ และกด (เข้าสู่ระบบ) เพื่อเริ่มการเชื่อม


ตอบ: เข้าสู่เมนูหลัก คลิก Manual Operation เพื่อดำเนินการดีบั๊กด้วยตนเองหากไม่ได้ปรับพารามิเตอร์เวลา จะสามารถรักษาพารามิเตอร์ปัจจุบันได้
B: ปรับกระบอกลมและสเต็ปมอเตอร์ด้วยตนเองเพื่อดูว่าทำงานได้อย่างราบรื่นหรือไม่ปรับและสังเกตว่าตำแหน่งของพร็อกซิมิตีสวิตช์และสวิตช์แม่เหล็กแต่ละตัวเปลี่ยนไปหรือไม่หากมีการเลื่อนให้ปรับและล็อคตรวจสอบการทำงานของลิมิตสวิตช์แต่ละตัวบนหน้าจอสัมผัส (การตรวจสอบ I/O)
C: เมื่อทำการดีบักการป้อนท่อเซอร์โวด้วยตนเอง ต้องแน่ใจว่าได้ตรวจสอบว่าปืนเชื่อมกลับไปที่จุดเดิมหรือไม่ ไม่ว่ากระบอกแม่แรงท่อและกระบอกกดจะกลับไปที่จุดเดิมหรือไม่ ไม่ว่าจะมีชิ้นงานหรือเครื่องมือใดๆ วางอยู่บน โซ่...... มิฉะนั้น ปืนเชื่อมและแม่พิมพ์อาจเสียหายได้
D: หลังจากการดีบักด้วยตนเองเป็นปกติ ให้เปลี่ยนสวิตช์ด้วยตนเอง/อัตโนมัติเป็นอัตโนมัติ(สำหรับการเชื่อมครั้งแรก ให้ใช้โหมดกึ่งอัตโนมัติในการเชื่อม หลังจากการเชื่อมเป็นปกติ ให้เปลี่ยนเป็นโหมดอัตโนมัติเต็มรูปแบบ) เปิดสวิตช์ปืนเชื่อมวางชิ้นงานบนแม่พิมพ์ แล้วกดปุ่มเริ่มเพื่อป้อนและเชื่อมโดยอัตโนมัติ(สำหรับกึ่งอัตโนมัติ กดหนึ่งครั้งเพื่อเริ่มการป้อนเซอร์โวหนึ่งครั้ง เมื่อสถานีเชื่อมตรวจพบว่ามีชิ้นงาน มันจะเชื่อมโดยอัตโนมัติ หากชิ้นงานไม่เข้าที่หนึ่งครั้ง ให้กดปุ่มเริ่มอีกครั้งเพื่อดำเนินการซ้ำ
E: หลังจากเชื่อมชิ้นงานเสร็จแล้ว ให้ถอดชิ้นงานออกและตรวจสอบจุดเชื่อมของชิ้นงานเชื่อมหากมีความเบี่ยงเบน ให้ปรับน็อตปรับของปืนเชื่อมให้ตรงตามความต้องการในการเชื่อม
F: หลังจากดีบั๊กและเชื่อมชิ้นงานแล้ว ชิ้นงานจะเปลี่ยนเป็นโหมดอัตโนมัติเต็มรูปแบบหลังจากเริ่มต้นมันจะถูกส่งไปและเชื่อมโดยอัตโนมัติหากไม่มีชิ้นงานในสถานีงาน จะตรวจไม่พบชิ้นงานในตำแหน่งเชื่อมและเครื่องเชื่อมจะไม่เริ่มทำงานโดยอัตโนมัติ
G: ในกรณีที่มีความผิดปกติใด ๆ ระหว่างการเชื่อม โปรดกดปุ่มหยุดฉุกเฉินทันทีเพื่อหยุดการเชื่อมหลังจากแก้ไขปัญหาแล้ว ให้เริ่มการเชื่อมใหม่
